车内空气质量后处理技术—

国标GB/T27630-2011《乘用车内空气质量评价指南》，由环保部与国家质检总局联合发布。车内空气质量成为行业的热点，如何控制车内空气质量成为各个主机厂及内饰件行业重点攻关课题。

家具及家装材料对甲醛、VOC管控越来越严格，相应国家标准准备或者已推出。如何降低相关产品的有害物质释放，是摆在我们相关生产企业面前的又一个重大课题

整车VOC、家具、家装材料性能不满足国标要求，或者成品需要提升voc的品质，部件商、材料商需要配合成品厂的产品改善，依据成品厂对不合格材料、部件进行整改，至达到性能要求为止。但产品模具/材料/工艺等已确定，再改善难度较大/成本高/效率低。针对上述问题，升微公司设计一套VOC加速蒸发室，不需要改变其他生产环节，通过加速蒸发成品、半成品中voc，改善产品VOC品质

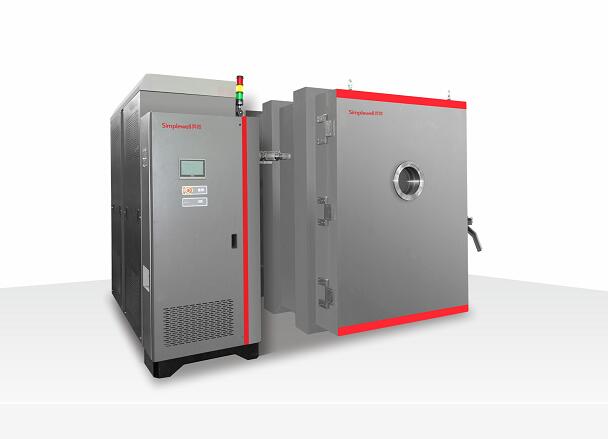

升微公司研发的VOC加速蒸发室，采用抽真空方式，将产品中游离VOC/甲醛抽离产品，降低产品使用过程中，产品释放的此类有害物。

VOC加速蒸发室广泛适用于汽车、家具、家装材料等行业，同时也可以用于产品干燥处理。

一、工作原理：

采用抽真空法将产品内部游离物质抽出，真空度最低1000PA。产品已申请专利技术保护。

二、真空室主要运行参数如下：

样品到货时间及运输方式
试验流程	数量	真空降低斜率	真空度	保持时间	真空释压斜率	加压斜率	氮气保压时间0.5bar	高压释压斜率	开门取样
示例	2	60min	1000pa	120min	30min	10min	20min	30min
样品1
样品2
样品3

技术说明：

（1）真空降低斜率----真空降低速度快慢，样品内部气体对产品结构有影响

（2）真空度------不同真空度，对应去除物质种类不一样。蒸发压力高于真空（3）度时，去除效率暴增

（4）真空度保持时间-----保持时间越长，去除量越大，直到极限。

（5）真空释压斜率-----真空释压速度快时，外部高压环境对样品内部结构有影响

（6）加压斜率------真空环节完成后，可以选择对产品加压，用外部高压气体填充产品内部。防止生产车间、运输环境污染物再次进入产品内部。

（7）保压时间-----高压保压时间。时间越长加压效果更好

（9）高压释压斜率----高压降低速度快慢，样品内部气体对产品结构有影响

（10）加香流程：暂不提供该项试验服务（气体、液体）。可以加入产品极内部进入，天然香精、除臭剂、除菌剂、防霉剂、甲醛消除剂、voc消除剂等气

体或者液态物质

三、与热蒸发室对比

（本文主要与热蒸发进行对比，比对表仅按设计原理分析，实际特性需要进一步测试）

	真空蒸发室	热能蒸发室	备注
去除物质	醛酮、voc去除种类范围宽	低沸点较好
去除物内外一致性	内外一致去除，从产品最深处去除	表面
醛酮、voc去除速率	快，压差法	慢，升温后，通过压力溢出（蒸发压力低）
能耗	少，真空泵耗能	多，加热
冗余配置	真空泵双配置，在一套故障时，单机可以正常运行，但效率有所降低。		选配
生产量（单位体积）	大，塞满蒸发室	需要散开，保证空气流通
生产节拍便捷	不需拆开包装，有气体流通孔即可	拆包装，处理后再包装，特别是卷材需要重新包装
污染	排放集中，排放过滤处理。零污染	排放分散，热空气过滤处理效果差
温度	常温	高温，不安全
精度	控制处理真空度及时间，预期稳定精确可控	产品内外、材料、结构不同、一次处理数量多少均影响结果
占地面积（单位生产量）	小	大
对产品负面影响	无影响，稳定（水分，及封闭性产品影响需要工艺确定）	光泽、龟裂、变形等不可靠或操作影响
醛酮、voc释放率回弹	内外蒸发一致，	回弹大，散热时，环境污染物进入产品内部。仅去除表面目标物
水分补充	产品中污染物蒸发后，可以精确补充流失水分。	无	选配
加压	在蒸发完成后，对产品加压，防止外部污染再进入产品内部
加香工艺	产品处理后，可以加入其它需要的环保物质（液态、气态），如除菌剂、除臭剂、甲醛及voc消除剂、环保香精等，研发特殊产品	无	选配
安装环境	无要求	洁净环境，防止周围污染物在产品冷却阶段进入产品
生产场地	安装设备场地即可	需要产品拆包装、重新包装、散热场地
投资（单位产能）	少	多（处理速度慢）
不同批次处理一致性	不同种类产品、不同数量产品去除效果一致，可以混合处理	不一致
安全性	标准产品仅真空泵耗能	有加热器或者天然气供热
生产节拍影响	接入生产流程简单	生产工序多，复杂
适用性	非电子电器产品，无液态功能部件的所有材料、部件、成品	部分产品
生产速度	快	慢。需要升温
对水分影响	有水分散失	有较少水分散失
对封闭性产品影响	可能对封闭性产品有影响，需要摸索生产工艺，确定生产流程
可利用物质回收	增加回收组件，回收利用部分有用物质（如醛酮、voc）	无	选配
红外加热功能	红外线加热		选配（价格高）
电加热功能	电加热		选配（价格高）
